فكرة عامة عن مجال الشبكات - مكونات الشبكة - الجزء 1

هذا الموضوع استكمالا لفكرة عن عن مجال الشبكات و سيكون موضوع اليوم عن مكونات الشبكات وفضلت ان يكون على جزئين

4- مكونات الشبكة
بعد ان تحدثنا عن مصطلح الشبكات وأهمية مجال الشبكات بشكل عام وأنواع شبكات الكمبيوتر , فالان سوف نتحدث عن المكونات العامة لأى شبكة كمبيوتر وهى تتمثل فى الأتى :-
1- السيرفر server
2- الكلاينت client
3- كارت الشبكة NIC
4- الكابلات Cables
5- وسائل الربط .
6- الطرفيات وموارد الشبكة Network Resources and peripherals.

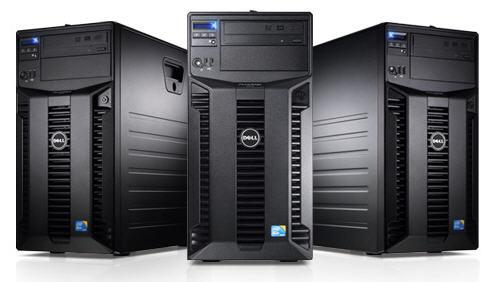

1/ السيرفر server
هو جهاز كمبيوتر ذو امكانيات عالية جدا (ويختلف فى قدراته حسب المهمة التى يؤديها على كل شبكة) وذلك لكى يستطيع ان يلبى طلبات جميع المستخدمين فى الشبكة فهو يستطيع ان يقوم بعدد من المهام فى وقت واحد مثل الطباعة والرد على استفسارات ال Dns وارسال الصلاحيات ومعالجة البيانات وغير ذلك حسب وظيفة كل سيرفر فى الشبكة ولهذا لابد ان يكون ذو حجم Ram عالية ومساحات تخزينية كبيرة و الباورسبلاى يتميز بقدرة على الامداد بالطاقة العالية لأن السيرفر بطبيعته يعمل 24 ساعة وايضا معالجات تستطيع اداء عدة مهام فى وقت واحد وكارت او عدة كروت شبكة وفوق كل هذا لابد ان يكون لدي السيرفر قدره على التوسع لتحمل الاعباء الاضافية , فكلما كانت الشبكة اكبر كان امكانيات السيرفر على التوسع فى المستقبل أكبر , وهو لايتواجد الا فى الشركات والمؤسسات نظرا لغلو ثمنه .

2/ العميل Client
يطلق عليه الزبون او العميل او محطة العمل وبالانجليزية client or workstation , وهو كمبيوتر شخصى عادى عضو فى شبكة يتميز بقدرات عادية حسب المهمة المطلوبة منه , وهو يتميز برخص ثمنه , يتم التحكم فيه عن طريق السيرفر و يأخذ صلاحيات من السيرفر حسب المهمه الموكليه إليه , وهذا هو الذى يستخدمه الموظفين بالشركة.

3/ كارت الشبكة NIC
يطلق عليه Network Adapter او lan card او Network Interface .
كارت الشبكة هو يعتبر واجهة الجهاز على الشبكة فهو الذي يستقبل ويرسل البيانات على الشبكة وهو الذى يخاطب بقية الأجهزة على الشبكة يعنى بالمعنى السياسى هو المتحدث الرسمى باسم الجهاز , وسوف يتضح هذا المعنى اكثر عندما نعرف ان لكل كارت شبكة عنوان خاص به لايتكرر فى العالم وذلك لأن كل كارت له عنوان خاص به يسمى (MAC address) يتكون من 48 بت ( 24 بت تحصل عليها الشركة المصنعه للكارت وهو ثابت على كل الكروت الخاص بها , اما ال 24 الاخرون فهو متغير فى كل كارت ) , وبهذا العنوان يتخاطب الكارت مع كل الأجهزة على الشبكة .

ويقوم كارت الشبكة بعدد من المهام الاساسية : -

التخاطب باسم الجهاز على الشبكة .
تحضير وارسال البيانات على الشبكة .
التحكم فى تدفق البيانات على الشبكة .
تحويل الاشارات الكهربائية بالسلك الى اشارات رقمية يفهمها الكمبيوتر.

وأخيرا يقع كارت الشبكة فى نموذج osi layers فى الطبقة الأولى physical layer.
4/ الكابلات Cables
الكابلات هى التى تربط بين الأجهزة وبعضها البعض ( السيرفر والكلاينت والسويتشات والروتر ….) وأنواع هذه الكابلات هى :-
1- الاسلاك ذات الازواج الملفوفه (أو المجدولة) twisted pair
2- الاسلاك المحورية Coaxial cable
3- الالياف البصرية fiber optic
1- الاسلاك ذات الازواج الملفوفه (أو المجدولة) twisted pair / TP

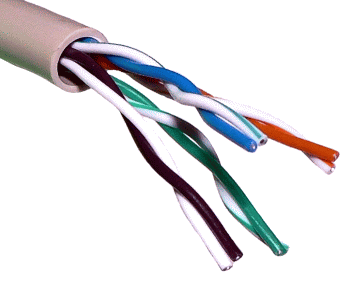

يتكون هذا النوع من الاسلاك من عدد من الأزواج الملفوفة على بعضها كما بالصورة التالية وهذا الالتفاف يعمل على تقليل التشويش او التداخل الكهرومغناطيسى نوعاما.

وينقسم هذا النوع الى قسمين :-

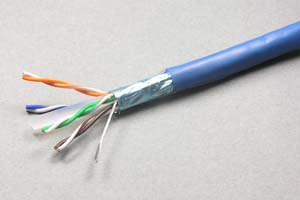

1- الكابلات الثنائية الملفوفة المحمية Shielded Twisted Pair / STP.
وهي عبارة عن أزواج من الأسلاك الملتوية محمية بطبقة من القصدير ثم بغلاف بلاستيكي خارجي .

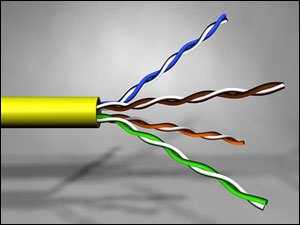

2-الكابلات الثنائية الملفوفة الغير محمية Unshielded Twisted Pair / UTP
وهي تتكون من أسلاك ملتوية داخل غطاء بلاستيكي بسيط ,وقد صنفت جميعة الصناعات الإلكترونية كيابل الـ UTP إلى خمس فئات مشهورة هي :

1 – الفئة الأولى و تستخدم لنقل الصوت فقط و لا تستطيع نقل البيانات.
2- الفئة الثانية و تستخدم لنقل البيانات بسرعة 4 ميجابايت في الثانية.
3- الفئة الثالثة و تستخدم لنقل البيانات بسرعة 10 ميجابت في الثانية.
4-الفئة الرابعة و تستخدم لنقل البيانات بسرعة 16ميجابايت في الثانية.
5-الفئة الخامسة و تستخدم لنقل البيانات بسرعة 100 ميجابايت في الثانية.
وكان ذلك قبل أن تظهر الفئة السادسة Category 6 والتي تستخدم لنقل البيانات بسرعة 1 جيجابايت في الثانية .
و تتفوق كابلات STP على UTP في أمرين:
- أقل عرضة للتداخل الكهرومغناطيسي.
- تستطيع دعم الإرسال لمسافات أبعد.
- في بعض الظروف توفر سرعات بث أكبر.
و تستخدم الأسلاك الملتوية TP عادة في الحالات التالية:
- عندما يكون هناك الحاجة إلى ميزانية محدودة للشبكة.
- وعندما يكون هناك حاجة لتوفير سهولة و بساطة في التركيب.

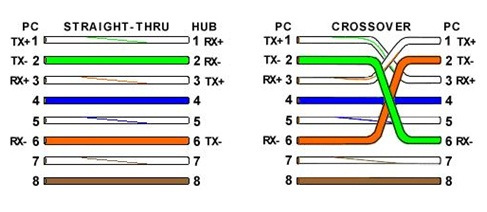

هناك نوعين من التوصيل فى الكابل TP :-
التوصيل المباشر (Straight cable) وهو يستخدم لتوصيل أجهزة مختلفة مثل كمبيوتر مع سويتش
والتوصيل التقاطعى (Crossover cable) وهو يستخدم لتوصيل أجهزة متشابهه مثل سويتش مع سويتش

تستخدم الاسلاك TP مشبك من نوع RJ- 45.

2-الاسلاك المحورية Coaxial cable

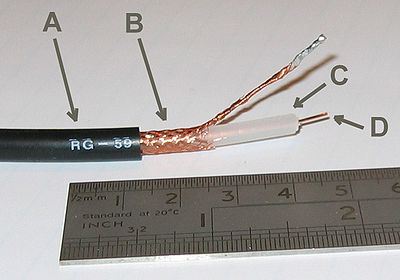

يتكون هذا السلك من محور من النحاس الصلب (D بالصورة )محاط بماده عازلة (C بالصورة) عليها طبقة من الضفائر المعدنية (B بالصورة ) التى تقوم بامتصاص الاشارة لكى تمنع عملية تداخل الموجات الكهرومغناطيسية أو التشويش الذى يحدث من الاسلاك المجاورة , مع غطاء خارجى مصنوع من المطاط او البلاستيك او التليفون (A بالصورة).

يتكون هذا الكابل من نوع Thin & thick :-
- السلك المحوري الرقيق Thin
وهو سلك مرن رقيق يصل قطره الى 0.6 سم و يستخدم عادة في شبكات 10Base2 و يوصل مباشرة الى بطاقة الشبكة , وهو يستخدم فى الشبكات الصغيرة .
- السلك المحوري الثخين Thick
وهو سلك ثخين متصلب و غير مرن و يصل قطره الى 1.2 سم و يستخدم عادة في شبكات 10Base5 و لأنه أثخن من النوع الأول فإنه يستطيع الوصول الى مسافات أبعد دون توهين للإشارة ، فبينما لا يصل السلك الأول لأكثر من 185 متر يصل السلك الثخين الى 500 متر , ويستخدم فى الشبكات الكبيرة .
3- كابلات الالياف البصرية fiber optic cables
كابلات الألياف البصرية تستخدم فى نقل البيانات فى شكل اشارات ضوئية , وهي ألياف مصنوعة من الزجاج النقي طويلة ورفيعة لا يتعدى سمكها سمك الشعرة يجمع العديد من هذه الألياف في حزم داخل الكيبلات البصرية وتستخدم في نقل الإشارات الضوئية لمسافات بعيدة جداً.

وتتكون من ثلاث طبقات كمابالصورة السابقة
1- طبقة القلب core : وهى عبارة عن الياف من الزجاج او البلاستيك ينتقل فيه الضوء.
2- طبقة الكسوة cladding : مادة تحيط باللب الزجاجي وتعمل على عكس الضوء مرة أخرى إلى مركز الليف البصري.
3- الطبقة الخارجية : وهى طبقة تستخدم لحماية الكابل من التغيرات الجوية او الكسر.
توفر أسلاك الألياف البصرية المزايا التالية:
- منيعة ضد التداخل الكهرومغناطيسي و التداخل من الأسلاك المجاورة.
- معدلات التوهين منخفضة جدا.
- سرعة إرسال بيانات مرتفعة جدا بدأت ب 100 ميجابت في الثانية و قد وصلت حاليا الى 200000 ميجابت في الثانية.
- في الألياف البصرية يتم تحويل البيانات الرقمية الى نبضات من الضوء، و حيث أنه لا يمر بهذه الألياف أي إشارات كهربية فإن مستوى الأمن الذي تقدمه ضد التنصت يكون مرتفعا.
ان شاء الله سوف يكون الموضوع القادم (مكونات شبكة الكمبيوتر 2) عن وسائل الربط والطرفيات وموارد الشبكة

الكاتب : محمد عز الدين عبدون
المصدر : مدونة شبكات الكمبيوتر
