الان سننهى ماتحدثنا عنه فى الموضوع السابق وهو مكونات الشبكات
وسوف يكون الحديث عن اجهزة ربط الشبكات وعن الطرفيات وموارد الشبكة ولكى لاننسى عناصر الموضوع الاصلى وهم

1- مفهوم الشبكات .
2-أهمية مجال الشبكات.
3- أنواع وتصاميم الشبكات .
4- مكونات الشبكة 1 , 2
5-كيف تعمل الشبكة .
6- تركيب الشبكات
7- إدارة الشبكة
8- متطلبات العمل فى مجال الشبكات.
9- كيف ادرس الشبكات وماهى مجالات الدراسة.
10- الوظائف فى مهنة الشبكات.
11- اهم الشركات الداعمة لمجال الشبكات.
12- اهم المواقع او المدونات فى مجال الشبكات.

ونكمل على بركة الله

4/ وسائل الربط
- اجهزة ربط الشبكات الرئيسية المعروفة هى :-

1- Repeater
2- Hub
3- bridge
4- Switch
5- Router

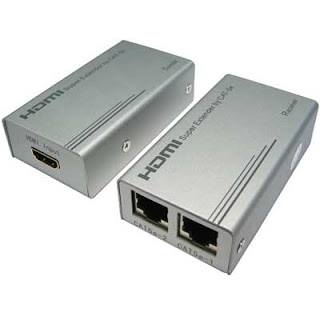

1- Repeater

من المعروف ان الاشارات فى الكابلات تتعرض للضعف لهذا يتم استخدام ال repeater (او مكرر الاشارة) لعمل تقوية للاشارة ولكى تسير مسافة اطول , ويعمل هذا الجهاز فى الطبقة ال Physical فى ال osi layers ولكن يعيبها انها لاتقوم بعمل فلترة للبيانات المرسلة فهى تقوم بعمل Broadcast بمعنى ارسال الاشارة لكل الاجهزة .

2- Hub
هذا الجهاز مثل ال Repeater ولكن يختلف عنه فى الشكل فى انه له عدة منافذ ويستطيع ان يتم توصيل عليه عدة اجهزة فى وقت واحد وهو لايفهم ip هو فقط مثل مشترك الكهرباء يرسل الداتا لكل الأجهزه المتصلة على المنافذ الاخرى بالجهاز يعنى بمنطق شيل من هنا وحط هنا وخلاص ومع قدم استخدام هذا الجهاز ولكن قد يستخدمه بعض الهاكر فى الشبكات اذا كان يريد ان يتصنت على الاشارات المرسلة فى الشبكة , يضع هذا الجهاز مكان السويتش وبالتالى كل الاشارات سيتم ارسالها للجميع وبالطبيعى ستصل للهاكر وبهذا يستطيع ان يعرف كل شىء عن هذه الشبكة .

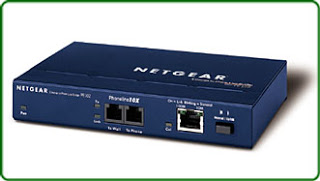

3- Bridge

هذا الجهاز يسمى الجسر حيث انه يستطيع ربط شبكتين مع بعض او قد يتم استخدامه فى تقسيم شبكة كبيرة لشبكتين ليتم العمل بأداء أفضل فى هذه الشبكة , وهو مثل ال repeater فى عملية توليد وتقوية الاشارة ولكن يختلف عنه فى انه يفهم MAC Address ويقوم بعمل جدول لكل ال MAC Address الخاص بكل جهاز بالشبكة ويرسل البيانات لكل جهاز حسب الماك الخاص به.

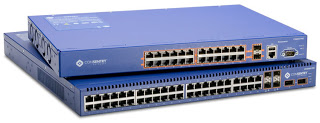

4- switch

نحن فى البداية تحدثنا عن ال repeater او كما يطلق عليه مكرر الاشارة وهو يقوى الاشارة فقط.
ثم تحدثنا عن الهب وهو يشبه مكرر الاشارة و مثل مشترك الكهرباء ولايفهمون شيئا ولكن يختلف عنهه بأن به منافذ كثيرة .
ثم تحدثنا عن ال bridge (الجسر ) وكيف هو يفهم ال MAC Address .
اما الان سوف نتطرق للحديث عن السويتش وهو اذكى منهم جميعا وخصوصا هو اذكى من ال bridge لان الجسر يفهم الماك نعم ولكن لديه فقط منفذين فقط كما بالصورة السابقة , اما السويتش فيتميز عنه فى العديد من المميزات

1- يوجد به عدة منافذ من 4و6و8و16و 32.....منفذ.

2- بالاضافة الى انه يفهم الماك الخاص بكل جهاز هو يعرف من أى منفذ تم ارسال البيانات ويتم ربطها مع الماك الخاص بالجهاز وبهذه الطريقة هو يقلل استهلاك الباندويث بالشبكة .
3- بإمكان السويتش عمل عدة شبكات وهمية وهو مايسمى فى سيسكو vlan وبهذا هو يعطى قدر من الامان والتحكم فى شبكتك .
4- السويتش مثل الجسر يعمل فى طبقة Data Link و لكن هناك انواع اخرى من السويتشات تعمل فى طبقة الشبكة وتفهم ip ايضا .
والسويتش له اشكال عديدة فقط ابحث على جوجل وشاهد ستجد المزيد.

5- router
اولاتحدثنا عن جهاز repeater مكرر الاشارة وهو يقوم فقط بتقوية الاشارة.
ثم تحديثنا عن الهب وهو مثله ولكن به عدة منافذ.
ثم تحديثنا عن الجسر وهو اعلى من سابقيه فهو يفهم الماك ادرس الخاص بكل جهاز ويقوم بعمل جدول لهم .
ثم تحديثنا عن السويتش وهو يفهم الماك بالاضافة الى انه يستطيع ان يعرف كل جهاز مربوط على اى بورت
والان سوف سوف نترقى الى جهاز اذكى هو الروتر فهو له مميزات عديدة وهناك كتب من مئات الصفحات خاصة بهذا الجهاز العبقرى الهام وسوف نتطرق فقط لمزايا الروتر بشكل عام وسريع:-

· يستطيع ان يفهم ال ip address الخاص بكل جهاز لهذا هو يعمل فى طبقة الشبكة Network layer فى ال osi layers .
· ويتميز ايضا الروتر انه يستطيع ان يربط الشبكات المحلية المختلفة مع بعض لهذا يعتبر الروتر هو الاساس الفعلى للانترنت فى الربط بين الشبكات مع استخدام طبعا لفهمه لل ip address .

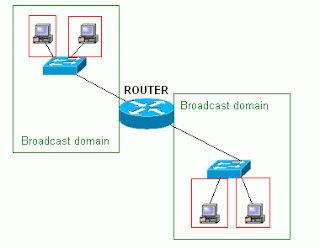

· ونقطة اخرى , الروتر يمنع الرسائل الموجهه لجميع المستخدمين broadcast message بمعنى هو يسمح فقط بارسال الرسائل لكل الاعضاء داخل الشبكة الواحده فقط ولاتصل هذه الرسائل للشبكة الاخرى المتصلة على نفس الروتر والصورة التالية توضح هذا ان كل شبكة على الروتر فى broadcast domain منفصل عن الشبكة الاخرى

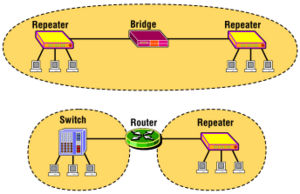

والصورة التالية توضح ان الروتر الوحيد هو الذى لايسمح بمرور ال broadcast domain

· اهم نقطة هى ان الروتر يعرف افضل مسار للهدف وذلك بناء على البروتوكول المستخدم وحسب طريقة حساب التكلفة ( عند دراستك ل ccna ستعرف ان الروتر يمكن اعداده بأى من بروتوكولات تحديد المسار للوصول للهدف مثل rip , ospf, eigrp ) .
· يقوم الروتر بعمل جدول routing table يقوم فيه بتسجيل ال ip الخاص بكل جهاز والمنفذ الخاص به وافضل مسار للوصول لهذا الجهاز ويسجل التكلفة التى يقوم بحسابها عن طريق خوارزمية خاصة بالبروتوكول المستخدم على الروتر ,وتقوم ال routers بينها وبين بعض بتبادل الجداول وهذا مايعطى للروتر معرفة اكثر عن المسارات فى الشبكات وكيف أفضل طريق للوصول للهدف .

.
- هذه فقط نبذه عن الأجهزة الرئيسية التى تربط بين الشبكات وسوف يكون هناك ان شاء الله موضوع مستقل عن الأجهزة التى تربط بين شبكات الوايرلس

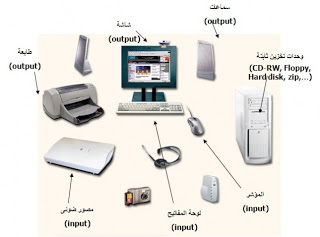

1- الطرفيات وموارد الشبكة Network Resources and peripherals.

هى وحدات الادخال والإخراج المتصلة بالحاسوب مثل الطابعه او السكانر او الفاكس او لوحة المفاتيح اوالفأرة او كاميرا الويب او المايكروفون وتتصل بالحاسوب بشكل مباشر او بواسطه سلك , وهى تقوم بوظيفتين ادخال البيانات الى الحاسوب واخراج المعلومات منه .

ان شاء الله سيكون الموضوع القادم عن كيف تعمل الشبكة
